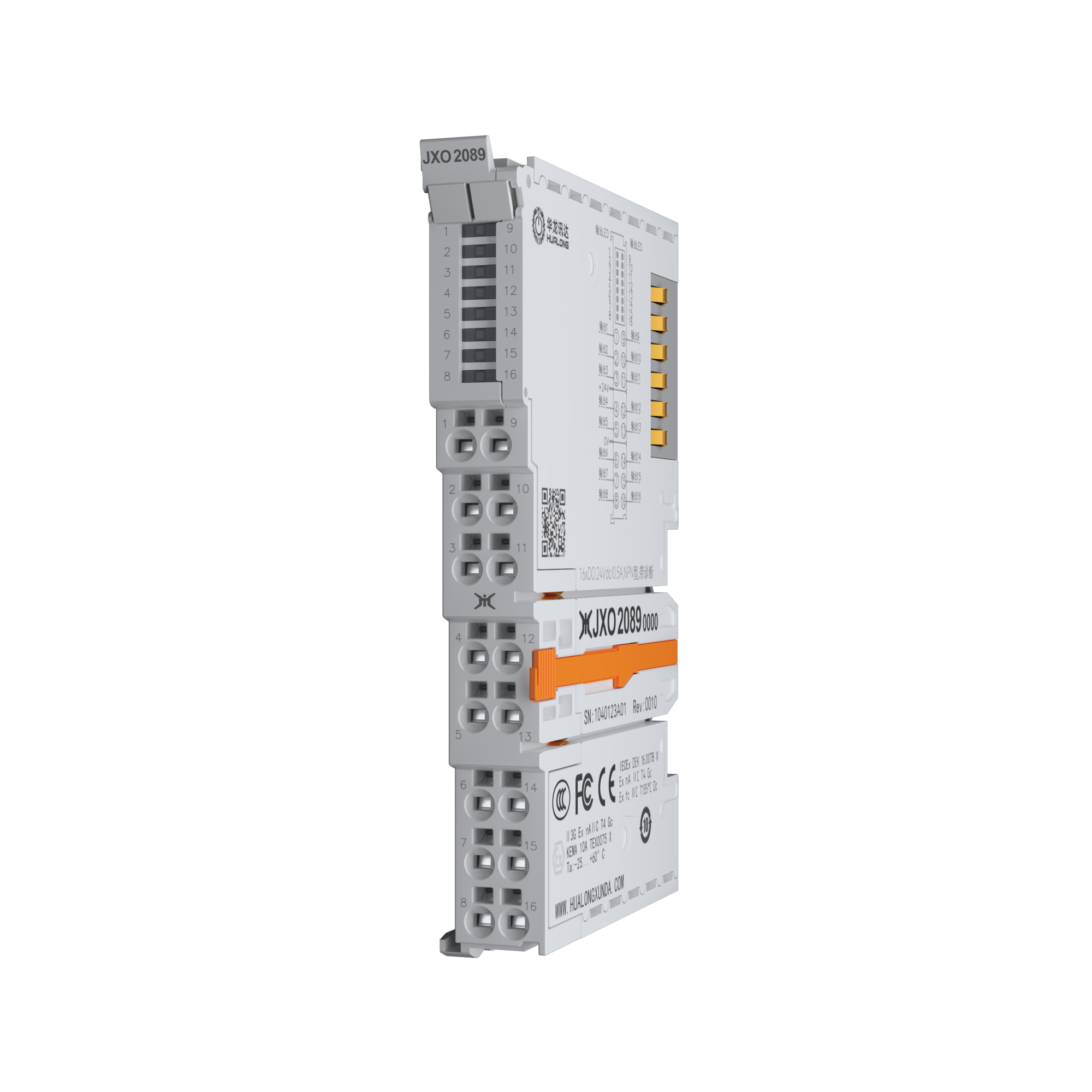

JXO 2089
16 通道|数字量输出模块
提供高效、实时的通信协议，以高精度的信号传输，
是智能制造的神经中枢。
JXO 2089 数字量输出模块，16通道NPN信号（24V DC，0.5A/通道），兼容阻性/感性/灯具负载，过载/短路/反接 保护。
JXO 2089 产品特性
多通道：模块提供16通道NPN型24Vdc输出，单通道0.5A驱动能力，支持阻性/感性/灯具等多类型负载同步控制。
多重安全防护：集成过载/短路/反接保护，实时监测电流/温度/电压异常。
智能诊断系统：支持短路/断线/欠压等6种故障类型检测，16路LED面板实现通道级状态可视化。
技术参数
| 技术参数 | JXO 2089 |
|---|---|
| 技术参数 | |
| 信号类型 | 数字量信号，DC·24V，NPN类型 |
| 通道数量 | 16 通道 |
| 连接技术 | 单线制 |
| 负载类型 | 阻性负载、感性负载、容性负载 |
| 输出范围(电压) | 24 Vdc / 0.5 A |
| 输出范围(功率/电流) | 每通道 0.5A |
| 输出方式 | 灌电流输出（高压侧开关) |
| 开关时间 | 约 ON:50 μs,约 OFF:200 μs |
| 断裂能 | < 100 mJ/通道 |
| 短路保护 | 短路电流 < 7A |
| 电压保护 | 反向保护、失压保护 |
| 电源参数 | |
| Us消耗 | 约 140 mA |
| Ue消耗 | 约 30 mA + ∑负载 |
| 电气隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 70 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
